4米液压摆式剪板机

一、机床型号名称:

1、型号： QC12Y-6×4000 液压摆式剪板机

二、主要参数：

可剪板厚 6mm

可剪板宽 4000mm

被剪板料强度 450N/mm2

行程次数 12-40Min-1

剪切角  1°30’

后挡料范围 20-580mm

刀片长度 4100mm

主电机功率 7.5KW

齿轮泵 NBT5G-63F

外形尺寸（L×W×H） 4500×1800×2200

三、剪板机性能与特点：

 1、全钢焊接结构，综合处理【振动时效、热】消除内应力，有很好的刚性和稳定性；

 2、采用先进的集成式液压系统，可靠性好；

 3、机动后档料，手动微调，液晶数字显示；刀片间隙由手动轮调整，迅速、准确、方便；

 4、选用优质刀片，使用寿命长；

 5、剪板机后部配有光电保护，增加了机床的使用安全系数；

6、有分段剪切的功能；

7、工作区采用栅栏式人身安全防护装置

四、机器噪声测量标准：

A计权声压级LPA≤82dB（A）

A计权声功率级LWA≤94 dB（A）

五、剪板机特点：

机架采用全钢整体焊接结构，通过正火及高频振动消除内应力，保证机床的整体精度，有极佳的刚度，有极好的抗扭曲、抗倾斜能力。加厚的工作台板、加厚的刀架，使整机具有很高的刚性，因此剪板时刀架、工作台变形极小，工件具有极好的直线度和角度一致性。

六、设备工作环境：

◆ 电源要求：           三相四线制、380V、

◆ 相对温度：           55—85%

◆ 海拔：               1000M以下

七、机器关键元器件明细表：

八、随机附件、配套件清单：

1 脚踏开关 壹个

2 前托料装置 壹套

3 地脚螺栓 壹套

4 平垫 肆套

5 弹簧垫圈 肆套

6 螺母 肆套

7 垫板 肆套

8 黄油枪 壹把

9 内六角扳手 各壹把

九、随机技术文件清单

1 机床使用说明书（机械部分） 一份

2 机床使用说明书（液压部分） 一份

3 机床使用说明书（编程、操作部分） 一份

4 机床电气原理图 一份

5 机床液压原理图 一份

6 机床基础图 一份

7 机床安装运输吊装图 一份

8 合格证明书、装箱清单 一份

注：上述文件有部份文件装订在同一本中

十、安装调试、技术服务及售后服务：

   我们公司在致力于开发新产品，提高产品质量的同时，还在世界及国内组建了较为完善的售后服务网络，售后服务网点遍布全国各地。得以给我们的用户提供更为方便、更为优质的服务。

1、设备的地基，由供方提供图纸，需方负责具体的施工。

2、产品在供方厂装配完毕后，及时通知需方具体的发货时间及安装所需的准备工作。

3、供方负责设备在需方使用现场的安装调试工作，需方配合，并提供安装所需起重设备、水、电及必需条件。

4、设备在需方现场安装调试过程中，供方对需方相关技术人员进行免费培训和技术资询服务。

5、安装调试完毕，按双方所签的技术协议和相关技术附件，双方共同验收。

6、供方的产品，自售出之日起实行“三包”，质量保证期为验收合格后壹年。在保修期内，非用户原因造成的零部件损坏，免费更换（易损件不在保修范围内）。保质期满，实行终身保修，收取工本费。

7、供方为需方提供上门服务。接到需方质量报告后，8小时反应，48小时到现场维修。友好，比质比价的合作原则，提供以上参数及配置，供用户参考，如有特殊要求可以面商。欢迎贵公司领导来我公司考察、指导。

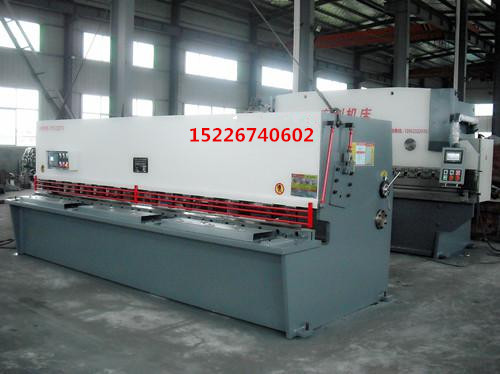

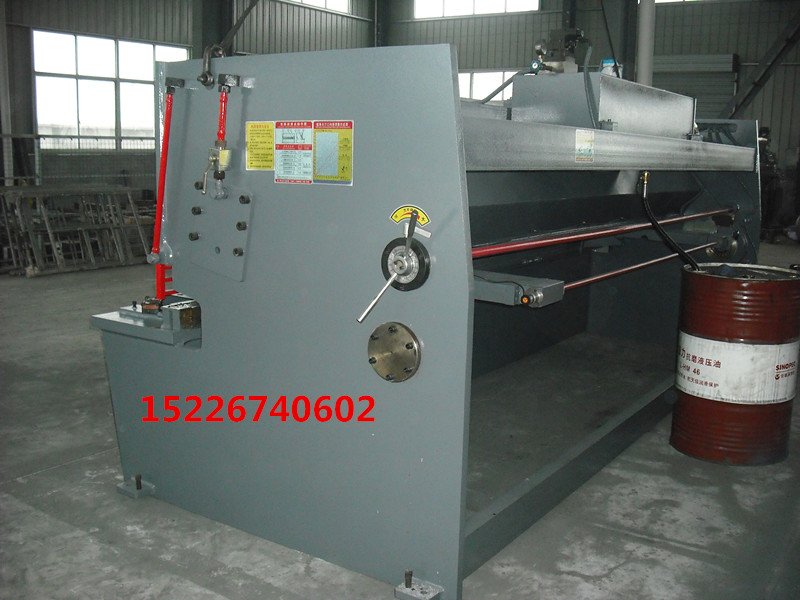

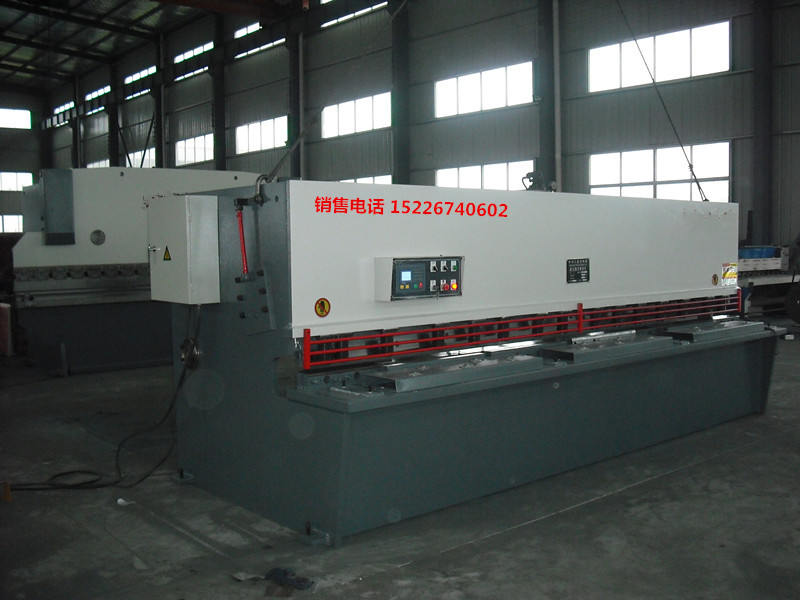

设备图片详情
